Kattava autojen sähköjärjestelmä

I. Tuotteen yleiskatsaus

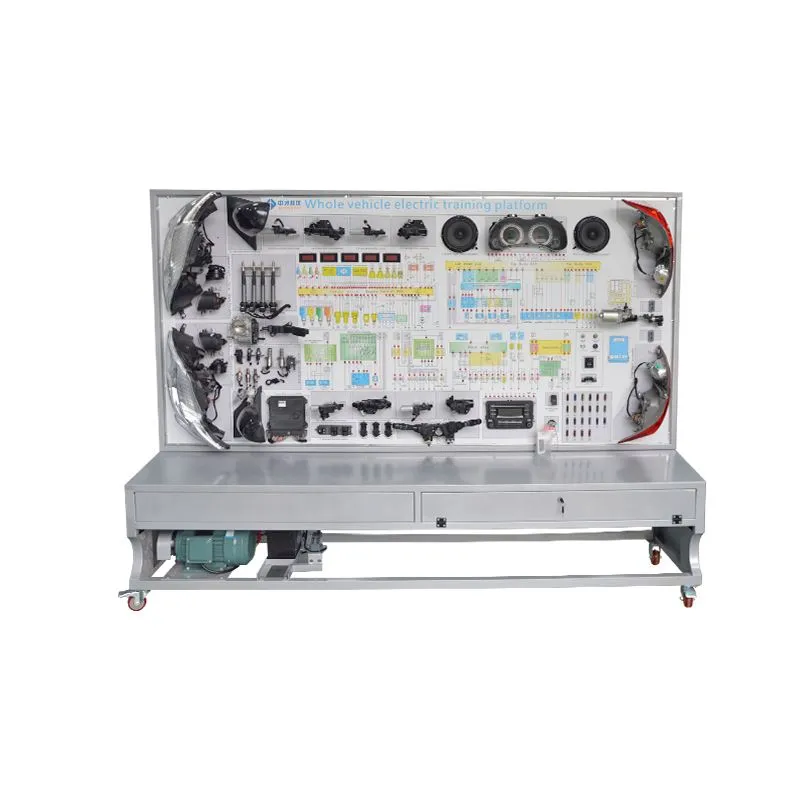

TheKattava autojen sähköjärjestelmäkoulutusalusta perustuu todellisiin autojen sähkökomponentteihin ja esittelee erilaisten autojen sähköjärjestelmien rakennetta ja työprosesseja, mukaan lukien moottorin varkaudenestojärjestelmä, instrumenttijärjestelmä, valaistusjärjestelmä, pyyhinjärjestelmä, äänitorvijärjestelmä, sytytysjärjestelmä, sähköikkunajärjestelmä, sähkö oven lukot, audiojärjestelmä, käynnistysjärjestelmä ja latausjärjestelmä. Se soveltuu kouluille opettamaan teoriaa ja ylläpitokoulutustaKattava autojen sähköjärjestelmä.

II. Tuotteen ominaisuudet

Todelliset ja toimivat autojen sähköjärjestelmät, jotka osoittavat täysin auton koostumuksen ja rakenteenKattava autojen sähköjärjestelmä.

Yhdistä virtalähde ja käytä opetuspaneelin erilaisia ​​sähkökytkimiä ja painikkeita esitelläksesi auton moottorin elektronisen ohjausjärjestelmän, instrumenttijärjestelmän, valaistusjärjestelmän, pyyhinjärjestelmän, äänitorvijärjestelmän, sytytysjärjestelmän, sähköikkunajärjestelmän, sähköisten ovien lukkojen toimintaprosesseja , äänentoistojärjestelmä, käynnistysjärjestelmä ja latausjärjestelmä.

Laitepaneeli on valmistettu korkealaatuisesta alumiinikomposiittimateriaalista, joka on iskunkestävä, saastumista, palonkestävä ja kosteutta kestävä. Pinnalle tehdään erityinen ruiskupinnoituskäsittely; paneeliin on painettu väripiirikaavio, joka ei haalistu. Opiskelija osaa intuitiivisesti verrata piirikaaviota todellisiin komponentteihin ymmärtääkseen ja analysoidakseen kunkin auton sähköjärjestelmän toimintaperiaatetta.

Opetuspaneeli on varustettu ilmaisinliittimillä, jotka mahdollistavat sähköisten signaalien suoran mittauksen autojen sähköjärjestelmien piirikomponenteista, kuten vastus-, jännite-, virta- ja taajuussignaaleja.

Paneelissa on diagnostiikkapistoke, joka voidaan liittää omistettuihin tai yleiskäyttöisiin autodekoodereihin ECU-koodauskyselyitä, vikakoodien lukemista ja tyhjentämistä, tietovirtojen lukemista, komponenttien testausta, parametrien asetusta, aaltomuoto-analyysiä ja avainten sovittamista varten.

Paneelissa on 1,5 mm:n kylmävalssattu teräsrakenne esteettistä houkuttelevuutta varten; pohja on valmistettu hitsatusta teräksestä, jossa on ruiskupinnoitusprosessi ja itselukkiutuvat pyörät liikkuvuutta varten.

III. Tekniset tiedot

Mitat (noin): 2400×700×1900mm (P×L×K);

Virtalähde: Kolmivaiheinen nelijohdin (tai kolmivaihe viisijohtiminen) 380V ±10%, 50Hz;

Käyttöjännite: DC 12V;

Käyttölämpötila: -40 astetta +50 asteeseen ;

Kolmivaiheinen asynkroninen moottori;

Jännite: AC 220V/380V;

Teho: 2,2KW;

Nopeus: 1420 r/min;

Teräsputki: 40 × 40 × 3 mm;

Kaappi: 1,5 mm kylmävalssattu teräsleimattu rakenne, huoltoluukku takana;

Siirrettävät pyörät: 100×60mm.

IV. Peruskokoonpano (yksikköä kohden)

IV. Laitteiden käsittelyyn liittyvät varotoimet

Vältä laitteiden siirtämistä yksin kuljetuksen aikana. Suurin osa tuotteistamme on varustettu liikkuvilla pyörillä, ja laitteet ovat yleensä suuria ja raskaita.

Autojen harjoitusapuvälineillä on usein epäsäännöllinen muoto. Ennen kuin siirrät tuotetta, tarkista, ettei siinä ole ulkonevia esineitä, kuten nauloja tai teräviä reunoja, jotta vältyt loukkaantumiselta. Jos olosuhteet sallivat, harkitse suojakäsineiden ja -kenkien käyttöä.

Älä siirrä laitteita nopeasti maastossa, koska se voi johtaa hallinnan menettämiseen ja vakaviin turvallisuusonnettomuuksiin sekä merkittäviin laitteiden vaurioitumiseen.

Ole erityisen varovainen siirtäessäsi laitteita työpenkien, ramppien, portaiden ja muiden liukkaiden alueiden yli. Kun kuljetat laitteita oviaukkojen läpi, varmista, että oven leveys on riittävä sormien loukkaantumisen välttämiseksi.

Sijoituspaikkaa valitessasi valitse tasainen, tuuletettu tila, jossa on suoja ja paloturvallinen pääsy. Kun pysähtymisasento on vahvistettu, kytke liikkuvien pyörien jarrut tai estä ne kiinteällä esineellä vierimisen estämiseksi. Suurin osa tuotteistamme on asetettava vaakasuoraan, jotta ne toimivat turvallisesti ja oikein.

Kärki:Käytä mekaanista käsittelyä aina kun mahdollista.

V. Asennusta ja virheenkorjausta koskevat varotoimet

Ei-ammattilaiset eivät saa asentaa tai korjata laitteita. Ammattilaisten on ymmärrettävä perusteellisesti laitteen toiminnot ja kiellot ennen asennusta, ja he voivat tarvittaessa ottaa yhteyttä valmistajaan saadakseen teknistä apua.

Varmista, että laite on asennettu tukevasti, jotta komponentit eivät putoa ja aiheuta vammoja.

Jos tuote käyttää 220V/380V virtalähdettä, pätevän sähköasentajan tulee asentaa virtajohto. Pidä turvallinen etäisyys tähän virtalähteeseen käytön aikana sähköiskun välttämiseksi.

Tämän laitteen luvaton muuttaminen on kielletty.

VI.Käyttöä koskevat varotoimet

Laitetta tulee käyttää hyvin ilmastoidussa, kuivassa ympäristössä. Tutustu palosammuttimien sijaintiin ja käyttöön harjoitushuoneessa.

Ohjaajien tulee osallistua huoltokoulutukseemme ennen laitteiden käyttöä perustoimintatapojen ja -periaatteiden hallintaan sekä ohjata opiskelijaa opetustoiminnassa. Opiskelijat eivät saa käyttää laitteita yksin.

Ennen kuin käytät laitetta, tarkista virtaliitännät ja poista kaikki roskat opetusmoduuleista, kuten purkutyökaluista ja mittalaitteista.

Tarkasta kunkin moduulin kuluminen. Jos jokin osa on vaurioitunut, suorita huolto tai vaihda ne. Huoltotoimenpiteitä ei saa suorittaa laitteen ollessa päällä.

Noudata harjoitusalueen sääntöjä ja kuuntele ohjaajan järjestelyjä. Onnettomuuden sattuessa pysy rauhallisena, katkaise sähköt mahdollisuuksien mukaan ja ilmoita viipymättä kouluttajalle alueen evakuoimiseksi.

Normaalin käytön aikana on aina oltava tietoinen korkeista lämpötiloista, paineista ja nopeuksista loukkaantumisen ja laitevaurioiden välttämiseksi. Laitteessa on lämmityselementtejä ja niihin koskeminen käytön aikana on kielletty.

Opetuspaneelin tunnistusliittimet tai rinnakkaisliittimet on kytketty suoraan ohjausjärjestelmiin, antureisiin ja toimilaitteisiin vain testausta varten. Suorita testit ohjaajan ohjeiden mukaisesti. Yksinkertaisten testilamppujen (vain tavalliset polttimot), johtojen tai johtavien metallien käyttö liittimien liittämiseen on ehdottomasti kielletty, koska se voi aiheuttaa oikosulkuja, virheellisiä signaaleja ja mahdollisesti johtaa laitevaurioihin ja turvallisuusonnettomuuksiin.

Harjoittelun jälkeen katkaise päävirtalähde ja varmista, että laite on suojattu vedeltä ja pölyltä.

Huolla laitteita säännöllisesti, mukaan lukien pakkasnesteen, vaihteistoöljyn, jarrunesteen jne vaihtaminen.

Tupakointi ja muut vaaralliset toiminnot, kuten avotuli, ovat kiellettyjä laitteen lähellä.

VI. Myynnin jälkeisen palvelun filosofia:

Päivä, jolloin tuote otetaan käyttöön, on todellinen testimme. Emme voi koskaan antaa anteeksi puutteitamme; ongelmien ratkaiseminen on ainoa vaihtoehtomme. Vilpittömän palvelun tarjoaminen on ikuinen sitoumuksemme.

VII. Myynnin jälkeinen palveluprosessi:

Sinä, asiakas, lähetät meille sähköpostin, jossa kerrot huoltotarpeistasi.

Saatuamme sähköpostisi vastaamme nopeasti ja pyrimme ratkaisemaan ongelman mahdollisimman nopeasti.

Suoritamme säännöllisiä seuranta- ja seurantapalveluita, seuraamme aina käyttöäsi ja tarjoamme oikea-aikaista apua.

Huomautus:Otamme mielellämme puhelusi milloin tahansa!
