Täydellinen ajoneuvon sähköjärjestelmä

Tuotteen esittely

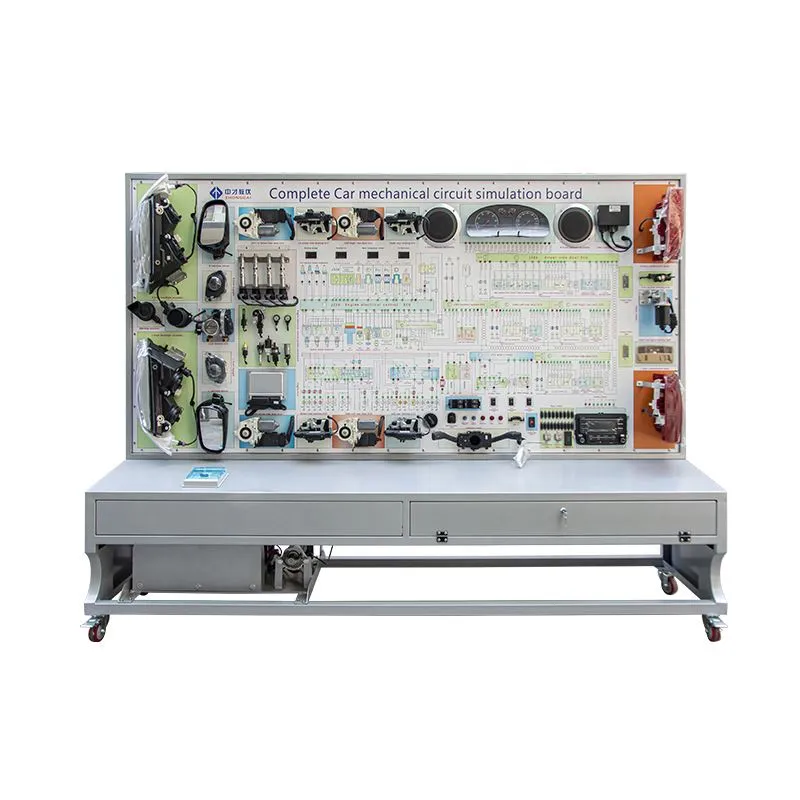

Tämä laite perustuu Volkswagen Passat -autojen elektroniikka- ja sähköjärjestelmään, joka esittelee tehokkaasti eri järjestelmien, mukaan lukien instrumenttijärjestelmän, valaistusjärjestelmän, valaistusjärjestelmän, pyyhinjärjestelmän, käynnistysjärjestelmän, latausjärjestelmän ja sytytysjärjestelmän, koostumuksen ja toimintaprosessit. Se soveltuu toisen asteen ja ylemmän ammatillisen teknillisen korkeakoulun, yleissivistävän oppilaitoksen ja koulutusorganisaatioiden opetustarpeisiin sekä teoreettiseen että käytännön koulutukseen.täydelliset ajoneuvojen sähköjärjestelmät.

Toiminnalliset ominaisuudet

Realistiset käyttöjärjestelmät:

Tässä laitteessa on täysin toimiva autojen elektroniikka- ja sähköjärjestelmä, joka osoittaa laitteen rakenteentäydellinen ajoneuvon sähköjärjestelmä, mukaan lukien instrumenttijärjestelmä, valaistusjärjestelmä, valaistusjärjestelmä, pyyhinjärjestelmä, käynnistysjärjestelmä, latausjärjestelmä ja sytytysjärjestelmä.

Interaktiiviset esitykset:

Käyttäjät voivat manipuloida erilaisia ​​sähkökytkimiä ja painikkeita näyttääkseen realistisesti instrumenttijärjestelmän, valaistusjärjestelmän, valaistusjärjestelmän, pyyhinjärjestelmän, käynnistysjärjestelmän, latausjärjestelmän ja sytytysjärjestelmän toimintaprosesseja, mikä auttaa opiskelijoita ymmärtämään laitteen toimintoja.täydellinen ajoneuvon sähköjärjestelmä.

Mittausportit ja taitokoulutus:

Jokainen harjoituspaneelin sähkökomponentti on varustettu mittausporteilla. Viittaamalla vastaaviin piirikaavioihin tai korjausdokumentaatioon ja käyttämällä instrumentteja, kuten oskilloskooppeja ja yleismittareita, opiskelijat voivat kehittää taitojaan kaavioiden lukemisessa ja erilaisten signaalien mittaamisessa.täydellinen ajoneuvon sähköjärjestelmä.

Suorat testauspäätteet:

Koulutuspaneeliin on asennettu testauspäätteet, jotka mahdollistavat sähköisten signaalien suoran mittaamisen ajoneuvon sähköjärjestelmän eri piirikomponenteista, mukaan lukien vastus-, jännite-, virta- ja taajuussignaalit.

Kestävä rakenne:

Harjoitusalusta on valmistettu korkealaatuisesta teräksestä, jolla on korkea lujuus, korroosionkestävyys ja pitkä käyttöikä. Se käy läpi ruiskutusprosessin houkuttelevan ja huippuluokan ulkonäön saavuttamiseksi. Alusta on varustettu itselukittuvilla pyörillä, mikä takaa helpon liikkuvuuden, turvallisuuden, luotettavuuden ja kestävyyden.

Tämän laitteen avulla opiskelijat voivat hallita kokonaisvaltaisestitäydellinen ajoneuvon sähköjärjestelmäVolkswagen Passatista, mikä luo vankan perustan heidän ammatillisten taitojensa kehittymiselle.

Käyttöä edeltävät tarkastukset

Tarkista, että akun jännite on normaali, ennen kuin käytät ajoneuvon sähköistä koepenkkiä.

Varmista, että tietokoneen liitännät ovat kunnolla kiinni.

Tarkista, ettei virtajohto ole katkennut tai eristynyt.

Varmista, että akun kaapelit on kytketty oikein.

Varmista, että vian simulointikytkin on oikeassa asennossa.

Käännä virta-avain ON-asentoon ja tarkista kojetaulu ja johdot mahdollisten poikkeavuuksien varalta. Jos kaikki on normaalia, kytke jokainen valokytkin päälle ja tarkista, että kaikki valot toimivat oikein. Paina äänitorven painiketta varmistaaksesi, että sähkötorvi toimii. Paina vastaavia kytkimiä tarkistaaksesi, että kaikki moottorit toimivat normaalisti. Jatka testausta tai mittauksia vain, jos kaikki toimii oikein.

Tuotteen käyttömenettelyt

Vianhakutoiminnot:

Tarkista seuraavat komponentit yleismittarilla:

Tarkista akun jännite:

Varmista, että akun jännite on normaali ja että se voi tarjota 12 V jatkuvaa virtajohtoa.

Tarkista valokytkimet:

Kytke valokytkin päälle ensimmäiseen asentoon ja tarkista, palavatko etu- ja takaseisontavalot kunnolla, samoin kuin kojetaulun ja rekisterikilven valot. Vaihda sumuvaloasentoon ja tarkista, palavatko etu- ja takasumuvalot kunnolla.

Tarkista ajovalojen himmentimen kytkin:

Käytä ajovalojen himmentimen kytkintä tarkistaaksesi, toimivatko kauko-, lähi- ja lähivalot oikein.

Tarkista suuntavilkkukytkin, varoitusvalojen kytkin, peruutusvalojen kytkin, jarruvalokytkin ja äänimerkki:

Aktivoi suuntavilkkukytkin ja tarkista, vilkkuvatko vasen ja oikea suuntavilkut oikein.

Paina varoitusvalopainiketta varmistaaksesi, että etu- ja takavaroitusvalot vilkkuvat oikein.

Paina peruutusvalojen kytkintä varmistaaksesi, että peruutusvalot syttyvät oikein.

Paina jarruvalokytkintä tarkistaaksesi, palavatko jarruvalot ja korkealle asennettu jarruvalo oikein.

Tarkista sähköikkunan kytkimet, peilien säätökytkimet ja pyyhkimen kytkin:

Paina kutakin sähköikkunan kytkintä varmistaaksesi, että vastaavat sähköikkunan moottorit toimivat normaalisti.

Käännä peilin säätökytkintä tarkistaaksesi, liikkuvatko vastaavat peilit odotetulla tavalla.

Aseta pyyhkimen kytkin oikeaan asentoon ja tarkista, toimiiko pyyhkimen moottori oikein.

Yleisiä vikoja ja ratkaisuja

Huolto ja hoito

Varmistaaksesi järjestelmän turvallisuuden ja luotettavuuden, irrota virtalähde ja irrota akun negatiivinen napa, kun testaus on valmis.

Älä sijoita koepenkkiä liian kosteaan tilaan tai suoraan auringonpaisteeseen.

Häiriöiden välttämiseksi vältä magneettisten materiaalien sijoittamista laitteen lähelle.

Älä kytke tai irrota piirin liittimiä sattumanvaraisesti koepenkin käytön aikana, jotta vältyt vahingossa.

Käyttöä koskevat varotoimet

Älä kytke tai irrota ECU-liittimiä ennen kuin akun negatiivinen napa on poistettu.

Älä kytke tai irrota liittimiä, kun virtalukko on "ON"-asennossa.

Kun käytät diagnostiikkatyökaluja, varmista, että noudatetaan oikeita käyttötapoja.

Älä mittaa anturien tai toimilaitteiden vastusta testiporttien kautta, kun virtalukko on "ON"-asennossa. Tarvittaessa mittaukset on suoritettava ohjaajan ohjauksessa virtalukon ollessa "OFF"-asennossa. Kiinnitä huomiota oikeisiin mittausmenetelmiin.

Lataa akku säännöllisesti tarpeen mukaan.
