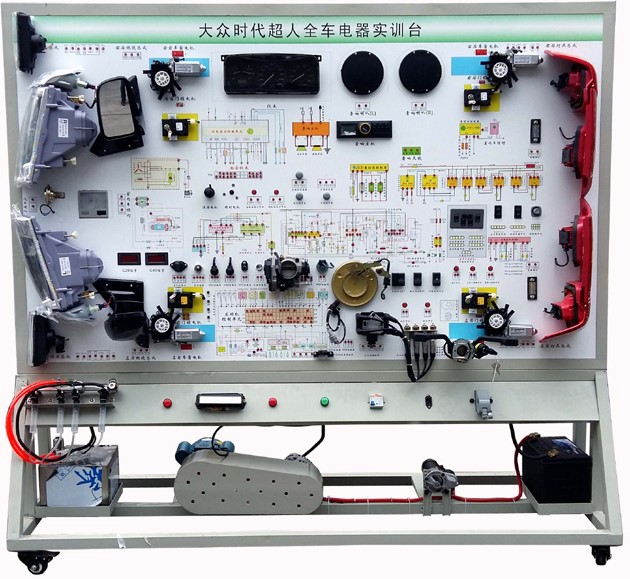

ZCC-STNDQ Santana 2000 koko ajoneuvon sähköinen koulutusalusta

Laitteet perustuvat uusiin Santana 2000 -ajoneuvojen sähkölaitteisiin, ja niissä näkyy täysin auton moottorin varkaudenestojärjestelmä, instrumenttijärjestelmä, valaistusjärjestelmä, pyyhinjärjestelmä, äänitorvijärjestelmä, sytytysjärjestelmä, sähköikkunajärjestelmä, sähkötoiminen ovenlukko, audiojärjestelmä, käynnistysjärjestelmä Jokaisen autojen sähkölaitteiden järjestelmän, kuten latausjärjestelmän, rakenne ja työprosessi.

Se soveltuu koulun opetustarpeisiin ajoneuvosähköteoria- ja huoltokoulutukseen.

ominaisuudet

1. Todellinen ja toimiva ajoneuvon sähköjärjestelmä, joka osoittaa täysin ajoneuvon sähköjärjestelmän koostumuksen.

Kytke virta päälle, käytä erilaisia ​​sähkökytkimiä ja painikkeita opetuspöydällä ja esittele auton moottorin elektroninen ohjausjärjestelmä, instrumenttijärjestelmä, valaistusjärjestelmä, pyyhinjärjestelmä, äänitorvijärjestelmä, sytytysjärjestelmä, sähköikkunajärjestelmä, sähköinen oven lukko, toiminta erilaisten autojen sähköjärjestelmien, kuten audiojärjestelmän, käynnistysjärjestelmän ja latausjärjestelmän, prosessi.

2. Laitepaneeli on valmistettu korkealaatuisista alumiini-muovipaneeleista, jotka kestävät iskuja, saastumista, paloa ja kosteutta. Pinta käsitellään erityisellä ruiskutusmenetelmällä pohjamaalilla; paneeli on painettu väripiirikaaviolla, joka ei koskaan haalistu; Analysoi kunkin ajoneuvon sähkölaitejärjestelmän toimintaperiaate.

3. Tunnistuspääte on asennettu opetustaulun paneeliin, joka voi suoraan havaita ajoneuvon sähkölaitteiden piirikomponenttien sähköiset signaalit, kuten vastus, jännite, virta, taajuussignaalit jne. paneelista.

4. Laitepaneeliin on asennettu diagnostiikkapistoke, joka voidaan liittää erityiseen tai yleiskäyttöiseen autodekooderiin ECU-koodien kyselyä, vikakoodeja, vikakoodeja ja tietovirtojen lukemista varten moottorin ohjausyksiköille, yhdistelmämittareille. , mukavuusjärjestelmäyksiköt jne. , executive komponenttien testaus, parametrien asetus, aaltomuotoanalyysi, näppäinsovitus ja muut itsediagnostiikkatoiminnot.

5. Laitteen paneeliosassa on 1,5 mm:n kylmälevyn leimaus- ja muotoilurakenne, ja ulkonäkö on kaunis; alarunko-osa on hitsattu teräsrakenteella, pinta on käsitelty ruiskutusprosessilla ja siinä on itselukittuva pyörälaite.

Tekniset tiedot

Mitat (noin): 2080 × 700 × 1900 mm ( pituus × leveys × korkeus )

Virtalähde: kolmivaiheinen nelijohdin (tai kolmivaiheinen viisijohdin) 380V ± 10 prosenttia 50Hz

Käyttöjännite: DC 12V

Käyttölämpötila: -40 astetta - plus 50 astetta

Kolmivaiheinen asynkroninen moottori

Malli: YT 100L1-4

Jännite: AC 220V/380V

Teho: 2,2 kW

Nopeus: 1420 r/min

Väri: 7032

Teräsputki: 40*40*3mm

Kaappi: 1,5 mm kylmälevy leimaus ja muotoilu, huoltoluukku takana;

Siirrettävät pyörät: 100*60mm

Peruskokoonpano (jokainen)
